Holznägel

Vom Deutschen Institut für Bautechnik (DIBt) wurde mit 28. August 2020 die „Allgemeine bauaufsichtliche Zulassung / Allgemeine Bauartgenehmigung“ für „Tragende Holzverbindungen unter Verwendung von LignoLoc® Holznägeln“ erteilt. Nach umfassenden Prüfungen und komplexen Berechnungsmodellen konnten alle Erwartungen des Sachverständigenausschusses erfüllt werden.
NEU sind die LignoLoc® Holznägeln ETA zertifiziert!

Auf unserer Webseite finden Sie hier die Zulassungen der Holznägel.
Zulassungen

Grundsätzlich ja. Wie im Eurocode 5 Tabelle 8.2 beschrieben, muss bei der Befestigung von Hölzern mit stiftförmigen Verbindungsmitteln auf die Dichte der Holzart geachtet werden. Nur Hölzer mit einer Dichte kleiner als 500 kg/m³ dürfen ohne Vorbohren genagelt werden.

Durch die Imprägnierung und anschließende Verdichtung des Buchenholzes haben holzzerstörende Basidiomyceten keinen zerstörerischen Einfluss auf die LIGNOLOC® Nägel. Die Eigenschaft wurde uns vom EPH Dresden in einem Langzeitversuch bestätigt. Buche ist als Holzart am besten geeignet, weil es besonders gerade wächst und eine hohe Dichte aufweist.

Gemäss Eurocode 5 sollte bei Hölzern mit einer Dichte kleiner als 500 kg/m² und einer Dicke von mindestens 26 mm ein Randabstand von 26 mm und ein Abstand vom Hirnholz von 55 mm eingehalten werden. Der Abstand von Nagel zu Nagel sollte 100 mm betragen. Werden mehrere Nägel in einer Reihe geschossen, sollte auf einen leichten Versatz geachtet werden, um ein Spalten des Holzes zu vermeiden.

Das Vormaterial der LIGNOLOC® Nägel wird schon seit vielen Jahrzehnten auch im Ausseneinsatz verwendet. Hier gibt es zahlreiche Beispiele. Kontaktieren Sie uns hierzu gerne.

Gemäss Bauzulassung muss die Einbettungstiefe im Kopfbereich 4 mal Nageldurchmesser entsprechen. Hierdurch ist der Kopfdurchzug ausreichend dimensioniert, um zulässige Scherbelastungen aufzunehmen. Eine reine Belastung auf Aus- oder Durchzug ist nicht zugelassen.

Der LIGNOLOC® Holznagel kann auf Abscheren dauerhaft belastet werden - wie in der Zulassung geregelt.

Grundsätzlich ja. Beim Einschiessen sind andere Faktoren entscheidender (z.B. Nageldurchmesser, Geschwindigkeit, …). Das Nagelmaterial (Stahl, Aluminium, Holz, Kunststoff, etc.) selbst spielt hier eine untergeordnete Rolle.

Nein. Sollte ein LIGNOLOC® Nagel falsch gesetzt sein, kann er aber problemlos bearbeitet werden (sägen, fräsen, bohren, schleifen).

Das verdichtete Buchenholz ist um ein Vielfaches teurer als Stahldraht, welcher für die Herstellung von Stahlnägeln zum Einsatz kommt. Dieser Umstand und die hochpräzise und kontrollierte Herstellung der LIGNOLOC® Nägel führen zu deutlich höheren Kosten und damit zu höheren Preisen.

Das Kunststoffband ist aktueller Stand der Technik und bietet die Möglichkeit, LIGNOLOC® rückstandsfrei zu verarbeiten. Das Kunststoffband kann problemlos dem Recycling zugeführt werden.

Ja. Man kann LIGNOLOC® mit dem Hammer eintreiben. Hierbei ist zu beachten, dass händisch eingetriebene LIGNOLOC® nicht über die gleichen Auszugswerte verfügen, wie mittels Druckluft eingebrachte LIGNOLOC®. Beim händischen Eintreiben entsteht auf Grund der geringen Geschwindigkeit nicht die benötigte Wärme und Reibung, die für die Holzverschweissung benötigt wird.

Nein. Der LIGNOLOC® Nagel selbst ist resistent. Da die Verbindung aber durch Bestandteile des umgebenen Holzes selbst entsteht, reduziert sich deren Festigkeit bei zunehmender Feuchtigkeit.

Geringe Schwankungen der Holzfeuchte, wie sie bei Holzbauteilen der NK1 und NK2 üblich sind, haben keine Auswirkung. Stark schwankende Holzfeuchten können die Festigkeit der Verbindung herabsetzen, und sollten vermieden werden.

Nach aktuellem Stand können folgende Holzwerkstoffplatten verarbeitet werden: OSB, MDF, Sperrholz, Massivholzplatten, aber auch Gipsfaserplatten (auch hier kommt es – obwohl kein Holzwerkstoff – zur Verschweissung) dürfen mit LIGNOLOC® verarbeitet werden.

Abhängig von der Nageldimension und dem zu vergleichendem metallischen Befestigungsmittel kann die CO2 Emission bis zu 75% geringer sein.

Im Gegensatz zum Stahlnagel hält beim LIGNOLOC® Holznagel kein Nagelkopf die Platte fest, sondern der Kontaktbereich zwischen Nagelschaft und Holz/Holzwerkstoff. Dementsprechend hält der LIGNOLOC® Nagel eine stärkere Platte mehr als eine dünnere Platte. Als mindest Plattenstärke empfehlen wir 15mm.

LIGNOLOC® reagiert kaum auf die meisten korrosiven und säurehaltigen Materialien. Damit sind unsere Holznägel z.B. für den Einsatz in Saunabereichen oder Salzlagerstätten geeignet.

Vorbohren sollte nur in Ausnahmefällen nötig sein, wie z.B. bei sehr kurzen Randabständen oder bei bestimmten Holzmerkmalen (starker Drehwuchs, Dichte über 600kg/m³). Vorgebohrt werden sollte mit einem Bohrer, der ca. 0,7x Nageldurchmesser entspricht.

Anwendungen, die dauerhaft auf Auszug beansprucht werden, z.B. abgehängte Deckenelemente, erfordern eine gesonderte Zulassung. Diese hat der LIGNOLOC® Nagel noch nicht. Zudem erreicht man keine dauerhafte Verbindung beim Einsatz in Grünholz oder Bauholz mit hohem Feuchtegehalt. Es sollte immer unter Berücksichtigung aktueller Normen (z.B. DIN EN 1995-1-1 „Eurocode 5“) und/oder anerkannten Regeln der Technik gehandelt werden.

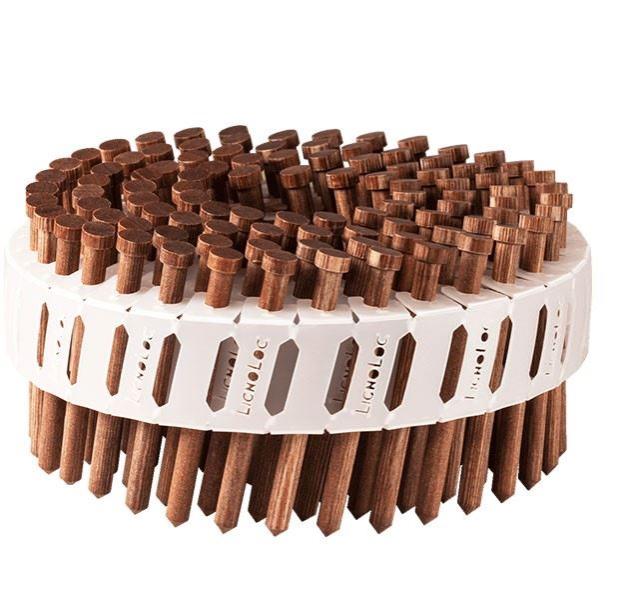

LIGNOLOC® mit Kopf können als Ersatz für Fassadenschrauben verwendet werden. Horizontale und vertikale Schalungen aus Nadelhölzern lassen sich mit LIGNOLOC® auf Holzunterkonstruktionen befestigen.

Nach dem Entfernen der Holzfaserreste, kann an selber Stelle vorgebohrt und ein neuer Nagel mit dem Hammer eingesetzt werden. Die Haltbarkeit dieser Reparatur entspricht aber nicht einem geschossenem LIGNOLOC®.

Das F60 Nagelsetzgerät sollte an einer unauffälligen Stelle der Fassade auf die richtige Tiefe und den richtigen Luftdruck eingestellt werden. Unter Beibehaltung dieser Einstellung und unter gleichmässigem Anpressdruck des Gerätes an die Fassade durch den Anwender ist eine gleichmässige Eintreibtiefe zu erreichen. Starke Streuungen der Holzdichten innerhalb der anzubringenden Materialien, kann zu Schwankungen führen, die durch Nachjustieren auszugleichen sind.

Hier geht es zu den Nagelgeräten für Holznägel

In seltenen Fällen kommt es zu kleinen Absplitterungen am Nagelkopf. Diese Absplitterungen beeinträchtigen die Haltbarkeit des Nagels nicht.
